1उत्पाद का अवलोकन

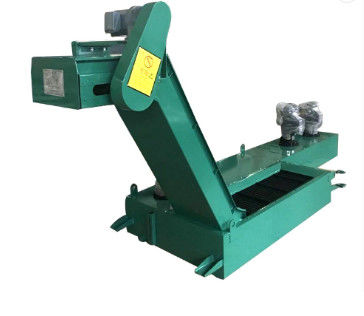

The Grain Coal Ash Chip Embedded Scraper Transporter Conveyor is a high-performance and reliable conveyor system specifically designed to handle grain coal ash chips and a wide range of other materials chip types and chip loadsयह औद्योगिक सामग्री हैंडलिंग परिदृश्यों में एक सिद्ध कन्वेयर समाधान के रूप में खड़ा है,विभिन्न सामग्रियों के परिवहन की चुनौतियों का सामना करना, मानक चिप्स से लेकर कठिन स्क्रैप और भारी भागों जैसे अधिक कष्टप्रद कचरे तकइसका मुख्य लाभ अनुकूलन योग्य हिंज बेल्ट डिजाइन में निहित है, जिसे विभिन्न सामग्री परिवहन कार्यों की अनूठी मांगों को पूरा करने के लिए अनुकूलित किया जा सकता है,कठोर औद्योगिक वातावरण में भी स्थिर और कुशल संचालन सुनिश्चित करना.
2. मूल अनुकूलन विकल्प
2.1 बेल्ट डिजाइन
हम विभिन्न सामग्री विशेषताओं और परिवहन आवश्यकताओं के अनुरूप चार प्रकार के बेल्ट डिजाइन प्रदान करते हैंः
- सादा बेल्ट: नियमित, गैर चिपकने वाले अनाज कोयला राख चिप्स और सामान्य चिप्स के परिवहन के लिए उपयुक्त है। इसमें एक चिकनी सतह है जो अत्यधिक घर्षण के बिना सामग्री को लगातार स्थानांतरित करने की अनुमति देती है,कुशल परिवहन सुनिश्चित करना.
- छिद्रित बेल्ट: ऐसे परिदृश्यों के लिए आदर्श जहां सामग्री निकासी या वेंटिलेशन की आवश्यकता होती है। बेल्ट पर छिद्रों से चिप्स से अतिरिक्त तरल पदार्थों (जैसे शीतलक) को अलग करने की अनुमति मिलती है,परिवहन के दौरान सामग्री को सूखा रखना और अनावश्यक वजन कम करना.
- गड्ढेवाला बेल्ट: ले जाने वाली सामग्रियों पर बढ़ी हुई पकड़ प्रदान करता है। गुदगुदी हुई सतह बेल्ट और चिप्स के बीच घर्षण को बढ़ाती है,ढलान पर सामग्री ले जाने या हल्के वजन से निपटने पर भी फिसलने से रोकना, आसानी से अनाज कोयला राख चिप्स स्थानांतरित।
- कॉम्बो बेल्ट: एक बहुमुखी संयोजन डिजाइन जो उपरोक्त बेल्ट प्रकारों के लाभों को एकीकृत करता है।यह जटिल सामग्री परिवहन कार्यों के लिए उपयुक्त है जहां कई आवश्यकताओं (जैसे एंटी स्लिप और जल निकासी) को एक साथ पूरा करने की आवश्यकता है.
2.2 बेल्ट पिच
विभिन्न सामग्री वॉल्यूम और परिवहन गति के अनुकूल होने के लिए कन्वेयर चार मानक बेल्ट पिचों में उपलब्ध हैः
- 1.5 इंच (38.1 मिमी): छोटे-वॉल्यूम, दानेदार कोयला राख चिप्स या ठीक चिप्स के सटीक परिवहन के लिए उपयुक्त है। यह सटीक सामग्री की स्थिति और कम परिवहन शोर सुनिश्चित करता है।
- 2.5 इंच (63.0 मिमी): एक मध्यम पिच विकल्प जो परिवहन क्षमता और गति को संतुलित करता है। इसका व्यापक रूप से अनाज कोयला राख चिप्स और सामान्य औद्योगिक चिप्स के नियमित परिवहन के लिए उपयोग किया जाता है।
- 4.0 इंच (101.6 मिमी): मध्यम से बड़ी मात्रा में सामग्री परिवहन के लिए डिज़ाइन किया गया है। यह दानेदार कोयला राख चिप्स की बड़ी मात्रा को कुशलता से ले जा सकता है, जिससे समग्र उत्पादन दक्षता में सुधार होता है।
- 6.0 इंच (152.4 मिमी): सबसे बड़ा पिच विकल्प, अनाज कोयला राख चिप्स, कठिन स्क्रैप और भारी भागों के भारी-कर्तव्य, उच्च-मात्रा परिवहन के लिए उपयुक्त है।यह मजबूत भार सहन क्षमता और स्थिर संचालन प्रदान करता है.
2.3 क्लीट्स
सामग्री के फिसलने को रोकने के लिए क्लैट्स आवश्यक हैं, खासकर जब कन्वेयर झुका हुआ हो। हम चार प्रकार के क्लैट्स प्रदान करते हैं, जिसमें अनुकूलित विकल्प उपलब्ध हैंः
- दागदार कूलट: एक शिकारी सतह है जो सामग्री पर पकड़ को बढ़ाता है। वे गीला या चिपचिपा अनाज कोयला राख चिप्स परिवहन के लिए एकदम सही हैं,के रूप में serrations प्रभावी रूप से सतह आसंजन के माध्यम से तोड़ सकते हैं और सामग्री के संचय को रोकने.
- फ्लैट क्लीट्स: सरल और व्यावहारिक, सूखी, गैर चिपकने वाली अनाज कोयला राख चिप्स और नियमित चिप्स के परिवहन के लिए उपयुक्त।वे अनावश्यक जटिलता के बिना सामग्री को जगह में रखने के लिए एक सपाट बाधा प्रदान करते हैं.
- उलटा "वी" स्लीट्स: परिवहन के दौरान सामग्रियों को केंद्रीकृत करने के लिए डिज़ाइन किया गया। उलटा "वी" आकार चिप्स को बेल्ट के बीच में निर्देशित करता है, दोनों तरफ से सामग्री के रिसाव को रोकता है,जो संकीर्ण कन्वेयर बेल्ट या सटीक सामग्री पोजिशनिंग जरूरतों के लिए आदर्श है.
- कस्टम क्लीट्स: हम आकार, ऊंचाई, और विशिष्ट ग्राहक आवश्यकताओं के अनुसार अंतर के मामले में cleats अनुकूलित कर सकते हैं. यह विशेष आकार के चिप्स या अद्वितीय परिवहन कोणों के लिए है या नहीं,कस्टम क्लैट्स इष्टतम सामग्री प्रतिधारण और परिवहन दक्षता सुनिश्चित करते हैं.
2.4 अतिरिक्त कार्यात्मक घटक
- एकीकृत शीतलक टैंक: एक वैकल्पिक एकीकृत शीतल द्रव टैंक जो सामग्री प्रसंस्करण प्रक्रिया में प्रयुक्त शीतल द्रव को इकट्ठा करता है और संग्रहीत करता है। यह अलग शीतल द्रव भंडारण उपकरण की आवश्यकता को समाप्त करता है,स्थान की बचत और समग्र प्रणाली लेआउट को सरल बनानाटैंक को बड़ी क्षमता के साथ डिजाइन किया गया है ताकि शीतल द्रव को फिर से भरने की आवृत्ति को कम किया जा सके, जिससे निरंतर संचालन सुनिश्चित हो सके।
- शीतलक निस्पंदन: एकीकृत शीतल द्रव टैंक के साथ जोड़ा गया, शीतल द्रव निस्पंदन प्रणाली शीतल द्रव से अशुद्धियों (जैसे छोटे चिप कणों) को हटा देती है। इससे शीतल द्रव का सेवा जीवन बढ़ जाता है,अशुद्धियों के कारण उपकरण के पहनने को कम करता है, और संदूषण को रोककर ले जाने वाली सामग्रियों की गुणवत्ता बनाए रखता है।
- भारी-कर्तव्य प्रभाव प्लेटें: इन प्लेटों को कन्वेयर के सामग्री प्रवेश द्वार पर स्थापित किया जाता है, जो उच्च शक्ति, पहनने के प्रतिरोधी सामग्री से बने होते हैं।वे जब भारी स्क्रैप या बड़े भागों कन्वेयर में खिलाया जाता है प्रभाव बल को अवशोषित, बेल्ट और अन्य घटकों को क्षति से बचाता है और पूरे कन्वेयर सिस्टम के सेवा जीवन को बढ़ाता है।
- शीर्ष टोपी कवर: एक सुरक्षात्मक ढक्कन एक टोपी के आकार का जो कन्वेयर के ऊपरी भाग को घेरता है। यह विशेष रूप से बंडल चिप्स या सामग्री के लिए उपयुक्त है जो फैलने के लिए प्रवण हैं।ढक्कन परिवहन के दौरान सामग्री के रिसाव को रोकता है, कार्यशाला में धूल और शोर प्रदूषण को कम करता है, और एक स्वच्छ और सुरक्षित कार्य वातावरण सुनिश्चित करता है।
3. तकनीकी विनिर्देश
| विनिर्देश |
विवरण |
वैकल्पिक विन्यास |
| मोटर की गति कम करें |
1/4 Hp (0.2kw), 1/165, 220/380v |
सरल सीई निकासी यंत्र |
| पिच ऑफ चेन |
R2050, P=31.75 मिमी |
पूर्ण कवर सीई आउटपुट डिवाइस |
| हिंग बेल्ट की चौड़ाई |
175 मिमी, 200 मिमी, 250 मिमी... 600 मिमी (हर 50 मिमी पर एक विनिर्देश) |
मानक आपातकालीन रोक, सीई विनिर्देश मानक आपातकालीन रोक |
| चिप्स धारक |
प्रत्येक छह पिचों के लिए एक टुकड़ा |
विभिन्न दूरस्थ टर्मिनल नियंत्रण बॉक्स |
| कन्वेयर की गति |
1.2-1.4 M/min (50/60 HZ) |
विभिन्न रिमोट कंट्रोलर केबल लाइनें |
| सुरक्षा यंत्र |
HTL-350-2 |
टोक़ सीमा उपकरण, चिप्स रोल अप डिवाइस को रोकें |
| कन्वेयर का कोण |
60° |
- |
4उत्पाद के फायदे
4.1 मजबूत अनुकूलन क्षमता
कन्वेयर न केवल अनाज कोयला राख चिप्स को संभाल सकता है, बल्कि विभिन्न प्रकार की अन्य सामग्रियों जैसे कि कठिन स्क्रैप और भारी भागों को भी संभाल सकता है। अनुकूलन योग्य बेल्ट डिजाइन, पिच और क्लीट के साथ,यह विभिन्न सामग्री विशेषताओं और परिवहन आवश्यकताओं के अनुकूल हो सकता हैकोयला प्रसंस्करण, विनिर्माण और अपशिष्ट उपचार सहित उद्योगों की एक विस्तृत श्रृंखला के लिए उपयुक्त।
4उच्च विश्वसनीयता
भारी ड्यूटी वाले प्रभाव प्लेटों से लैस, कन्वेयर भारी सामग्री के प्रभाव का सामना कर सकता है, जिससे प्रमुख घटकों को क्षति से बचाया जा सकता है।उच्च गुणवत्ता वाले हिंज बेल्ट और चेन लंबे समय तक भी स्थिर संचालन सुनिश्चित करते हैं, उच्च भार की स्थिति में रखरखाव और डाउनटाइम की आवृत्ति को कम करता है।
4.3 सुरक्षा और पर्यावरण संरक्षण
शीर्ष टोपी कवर सामग्री के रिसाव को रोकता है और धूल प्रदूषण को कम करता है, जिससे एक स्वच्छ कार्य वातावरण बनता है।सुरक्षा उपकरण जैसे कि मानक आपातकालीन स्टॉप (और CE स्पेसिफिकेशन मानक आपातकालीन स्टॉप) और टोक़ सीमा उपकरण ऑपरेटरों और उपकरण की सुरक्षा सुनिश्चित करते हैंइसके अतिरिक्त शीतल द्रव फिल्टरेशन प्रणाली शीतल द्रव के पुनर्चक्रण को बढ़ावा देती है, जिससे पर्यावरण अपशिष्ट कम होता है।
4.4 कुशल संचालन
1.2-1.4 एम/मिनट (50/60 हर्ट्ज) की कन्वेयर गति सामग्री के कुशल परिवहन को सुनिश्चित करती है, जिससे समग्र उत्पादन दक्षता में सुधार होता है।एकीकृत शीतलक टैंक और निस्पंदन प्रणाली कार्यप्रवाह को सरल बनाती है, अलग-अलग शीतलता हैंडलिंग चरणों की आवश्यकता को समाप्त करता है और समय और श्रम लागत की बचत करता है।
5अनुप्रयोग परिदृश्य
- कोयला प्रसंस्करण उद्योग: कोयला दहन या प्रसंस्करण के दौरान उत्पन्न अनाज कोयला राख चिप्स के परिवहन के लिए प्रयोग किया जाता है। छिद्रित बेल्ट और शीतलक निस्पंदन प्रणाली राख चिप्स में किसी भी नमी को संभाल सकती है,स्वच्छ और कुशल परिवहन सुनिश्चित करना.
- विनिर्माण: मशीनिंग प्रक्रियाओं में निर्मित कठोर स्क्रैप और भारी भागों (जैसे धातु काटने) को ले जाने के लिए उपयुक्त है।भारी शुल्क प्रभाव प्लेटों और उलटा "वी" क्लैट्स सामग्री फिसलने और कन्वेयर को नुकसान को रोकने, ताकि उत्पादन सुचारू रूप से हो सके।
- अपशिष्ट उपचार उद्योग: विभिन्न अपशिष्ट चिप्स के परिवहन के लिए उपयोग किया जाता है। कॉम्बो बेल्ट और कस्टम क्लीट्स विभिन्न प्रकार के अपशिष्ट सामग्रियों के अनुकूल हो सकते हैं, जिससे अपशिष्ट संग्रह और परिवहन की दक्षता में सुधार होता है।
- विद्युत उत्पादन उद्योग: बिजली उत्पादन उपकरण से भंडारण या प्रसंस्करण सुविधाओं तक अनाज कोयला राख के चिप्स का परिवहन करता है।कन्वेयर की उच्च विश्वसनीयता और कुशल संचालन बिजली उत्पादन प्रणालियों के निरंतर संचालन को सुनिश्चित करता है.
