उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | काला ग्रेनाइट | आवेदन: | उच्च परिशुद्धता उद्योग |
|---|---|---|---|
| सहनशीलता: | 00 ग्रेड | एचएस कोड: | 90179000 |
| नाम: | स्मूथनेस प्लेट का उपयोग ब्लैक ग्रेनाइट सरफेस प्लेट के परीक्षण में किया गया | उपाय विधि: | नियमावली |
| वैकल्पिक सहायक: | ग्रेनाइट सतह प्लेट के लिए खड़े हो जाओ | मानक: | DIN876 द्वितीय |
| प्रयोग: | प्रयोगशाला माप उपकरण | ||
| हाई लाइट: | चिकनाई काली ग्रेनाइट सतह प्लेट,उच्च प्रदर्शन काली ग्रेनाइट सतह प्लेट,उच्च प्रदर्शन ग्रेनाइट प्लेट |
||

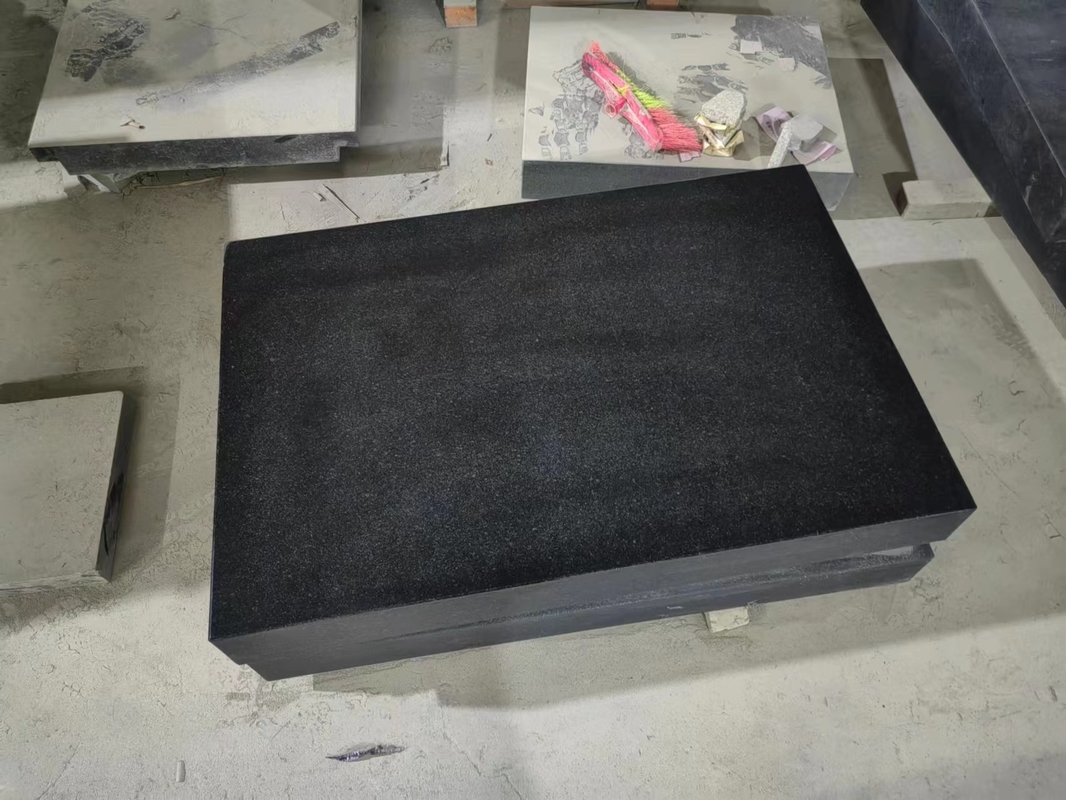

स्मूथनेस प्लेट का उपयोग ब्लैक ग्रेनाइट सरफेस प्लेट के परीक्षण में किया गया
ग्रेनाइट सतह प्लेटें सपाट और समतल सतह होती हैं जिनका उपयोग आयामी माप के लिए क्षैतिज संदर्भ स्थान के रूप में किया जाता है, यह निरीक्षण, उपकरण निर्माण, गेजिंग, स्पॉटिंग, मार्किंग और लेआउट के लिए आधार है।इन्हें ग्रेनाइट, धातु, कच्चा लोहा या कांच से बनाया जा सकता है।
सभी मापों के लिए बेंचमार्क के रूप में कार्य करते हुए, सतह प्लेटें गुणवत्ता जांच और नियंत्रण में महत्वपूर्ण भूमिका निभाती हैं।यह सतह बेहद सपाट है जो ग्रेड-00 से ग्रेड-3 समतलता सटीकता में घटिया आती है।मशीन शॉप, सभी प्रकार के सटीक विनिर्माण, रक्षा, ऑटोमोटिव और एयरोस्पेस निर्माताओं को मशीन शॉप टूल्स के लिए कड़ी सहनशीलता की आवश्यकता होती है और निर्मित भागों पर सटीकता या विकृत क्षेत्रों का आकलन करने के लिए सतह प्लेटों का व्यापक रूप से उपयोग किया जाता है।
जहां तक उपयोग का सवाल है, सतह प्लेटों को नियमित आधार पर साल में कम से कम एक से दो बार कैलिब्रेट किया जाना चाहिए, लेकिन सबसे कुशलतापूर्वक और लंबे समय तक चलने वाले उपयोग के लिए, इसे हर छह महीने में कैलिब्रेट किया जाना चाहिए।समस्याएँ आमतौर पर कुछ क्षेत्रों में बार-बार उपयोग होने पर होती हैं, इसलिए बार-बार अंशांकन यह सुनिश्चित करेगा कि कोई छिलने, ख़राब होने या घिसाव नहीं हुआ है।एक असमान सतह पूरी प्लेट की कुशल कार्यक्षमता को प्रभावित करेगी, जिससे माप में त्रुटियां होंगी और जांचे गए दोषपूर्ण हिस्से गुजर जाएंगे।
सतह प्लेट के भौतिक गुण:एक आदर्श सतह प्लेट बनाने के लिए, सामग्री में निम्नलिखित आवश्यकताएँ होनी चाहिए।उच्च स्तर की कठोरता होनी चाहिए, टूट-फूट और जंग के प्रति प्रतिरोध होना चाहिए, मुड़ने से होने वाली विकृति से मुक्त होना चाहिए
लाभ:
• उच्च गुणवत्ता वाली सामग्री और सटीक मशीनिंग प्रक्रिया उत्पाद की गुणवत्ता सुनिश्चित करती है।
•एक पता लगाने योग्य QC प्रणाली आपके भरोसे के योग्य है।
•कुशल गोदाम और लॉजिस्टिक्स प्रबंधन आपके डिलीवरी समय को सुनिश्चित करता है।
•दो साल की वारंटी आपको किसी भी चिंता से मुक्त कर देती है।
ग्रेनाइट सतह प्लेट अंशांकन प्रक्रियाअग्रणी देशों के उन्नत मानकों को संदर्भित करता है, और इसकी समतलता सहनशीलता जेबी/टी 7975-1999 सरफेस प्लेट के अनुसार है:
ग्रेड 000 =1x(1+d/1000)/μm
ग्रेड 00 =2x(1+d/1000)/μm
ग्रेड 0 =4x(1+डी/1000)/μm
ग्रेड 1 =8x(1+डी/1000)/μm
(डी विकर्ण की लंबाई है)
|
विनिर्देश |
वजन (किलो) |
परिशुद्धता ग्रेड (μm) |
|||
|
000 |
00 |
0 |
1 |
||
|
300 × 200 × 50 |
17 |
1.5 |
3 |
6 |
12 |
|
300 × 300 × 50 |
19 |
1.5 |
3 |
6 |
12 |
|
400 × 300 × 70 |
25 |
1.5 |
3 |
6 |
12 |
|
400 × 400 × 70 |
48 |
2 |
3.5 |
6.5 |
13 |
|
630 × 400 × 100 |
76 |
2 |
3.5 |
7 |
14 |
|
630 × 630 × 100 |
155 |
2 |
4 |
8 |
16 |
|
800 × 500 × 130 |
156 |
2 |
4 |
8 |
16 |
|
1000 × 630 × 130 |
284 |
2.5 |
4.5 |
9 |
18 |
|
1000 × 750 × 150 |
338 |
2.5 |
5 |
9 |
18 |
|
1000 × 1000 × 150 |
450 |
2.5 |
5 |
10 |
20 |
|
1600 × 1000 × 200 |
963 |
3 |
6 |
12 |
24 |
|
2000 × 1000 × 200 |
1200 |
3.5 |
6.5 |
13 |
26 |
|
1600 × 1600 × 300 |
2312 |
3.5 |
6.5 |
13 |
26 |
|
2000 × 1600 × 300 |
2890 |
3.5 |
7 |
14 |
28 |
|
2500 × 1600 × 300 |
3612 |
4 |
8 |
16 |
32 |
|
3000 × 2000 × 500 |
9030 |
4.5 |
9 |
18 |
36 |
|
4000 × 2000 × 500 |
12040 |
5.5 |
11 |
22 |
44 |
|
6000 × 2000 × 700 |
25284 |
7.5 |
15 |
30 |
60 |
