उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | HT250 | नाम: | 4000 x 2000 मिमी कास्ट आयरन टी-स्लॉट बेस प्लेट |
|---|---|---|---|
| प्रकार: | खोखले प्रकार | समतलता: | 2 ग्रेड |
| आकार: | ग्राहकों के अनुरोध के रूप में | सतह खत्म: | मशीनिंग खत्म |
| कठोरता: | 230 | टी स्लॉट का आकार: | M24 |
| टी स्लॉट दूरी: | 250 मिमी | सहनशक्ति: | 30tons |
| हाई लाइट: | 4000 x 2000 टी स्लॉट बेस प्लेट,4000 x 2000 कच्चा लोहा बेस प्लेट,HT250 टी स्लॉट बेस प्लेट |
||

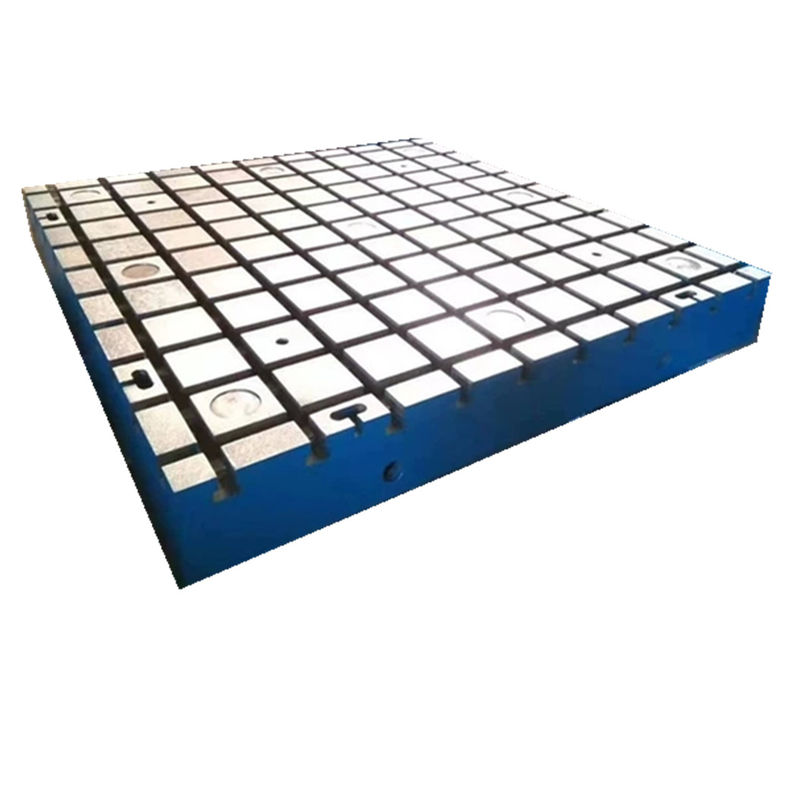

4000 x 2000 मिमी कास्ट आयरन टी-स्लॉट बेस प्लेट
कच्चा लोहा टी स्लॉट बेस प्लेट उच्च घनत्व वाले विशेष कच्चा लोहा से निर्मित स्टील के साथ निर्मित होता है।ये प्लेटें 'वर्क-होल्डिंग' समाधानों की एक विस्तृत श्रृंखला के लिए अनुमति देती हैं।मानक प्लेटों में लगभग Brinell कठोरता होती है।180 - 200 एचबी और लगभग एक तन्य शक्ति।260 - 300 एन / एमएम 2।
कच्चा लोहा टी स्लॉट बेस प्लेटएक विशेष प्रक्रिया में डाली जाती है जो कलाकारों की सामग्री के भीतर कम से कम संभावित तनाव की गारंटी देता है, इस प्रकार प्लेट की इष्टतम कठोरता और स्थिरता सुनिश्चित करता है।प्लेटों को विशेष रूप से ग्राहकों की आवश्यकताओं के अनुरूप बनाया गया है।प्लेट के डिजाइन, आयाम और भार क्षमता को आयोजित किए जाने वाले वर्कपीस के आकार और वजन के अनुकूल बनाया जा सकता है।
टी-आकार के प्रबलित रिबिंग की एक बाधा प्लेटों को एक उच्च अंतर्निहित कठोरता देती है। कच्चा लोहा टी स्लॉट बेस प्लेटइस्तेमाल की जाने वाली पसलियों की संख्या और उन्हें जिस तरह से तैनात किया जाता है, उसके माध्यम से आवश्यकताओं को लोड करने के लिए अनुकूलित किया जा सकता है।प्लेटों में टी-स्लॉट्स का आकार तन्यता और संपीड़ित बलों द्वारा निर्धारित किया जाता है, जिस पर उन्हें अधीन किया जाएगा।
सभी मानक आकार 14, 18, 22, 28, 36 या 42 का निर्माण किया जा सकता है, डीआईएन 650 के संदर्भ में एच 7 से एच 12 तक है।
विशेष या मध्यवर्ती आकारों में टी-स्लॉट प्रदान किए जा सकते हैं।मानक प्लेटों में टी-स्लॉट के बीच की दूरी आमतौर पर 150, 200, 250 या 300 मिमी है।
जहां व्यक्तिगत प्लेटों को फर्श प्लेटों के रूप में संयोजित किया जाता है, आयाम ऐसे होते हैं कि टी-स्लॉट्स के बीच की दूरी बट संयुक्त की दूरी से आधी होती है।यह सुनिश्चित करता है कि टी-स्लॉट्स के बीच की दूरी पूरी सतह पर स्थिर रहती है।स्लॉट्स के साथ-साथ क्लैंपिंग विकल्पों के बीच की दूरी भी आपकी आवश्यकताओं के अनुरूप हो सकती है।
ग्राहक विनिर्देशों के आधार पर, प्लेटों में क्षैतिज स्लॉट्स, थ्रेडेड, फिट या अंकन छिद्र या एपर्चर हो सकते हैं।हम शून्य-पॉइंट स्प्रिंग-लोडेड सिस्टम भी स्थापित कर सकते हैं।
परिशुद्धता: राष्ट्रीय मानकों माप परीक्षा नियमों के निष्पादन के अनुसार,
क्रमशः 1,2,3, ठीक पॉलिश है।
| विशिष्टता (मिमी) | पेट की सहनशीलता (उम) | |||
| ग्रेड 2 | ग्रेड 3 | फिनेहिस प्लेन | ||
| 1000x750 | ३६ | 90 | ||
| 1000x1000 | ३ ९ | 96 | ||
| 1500x1000 | ४ 48 | 120 | ||
| 2000x1000 | ५२ | 129 | ||
| 2000x1500 | 56 | 140 | ||
| 2000x2000 | ६० | 152 | 230 | |
| 2500x1500 है | ६ 68 | 168 | २४ | |
| 3000x1000 | 174 | २४ | ||
| 3000x2000 | 184 | 275 है | ||
| 3000x3000 | 210. है | 300 | ||
| 4000x1000 | 210. है | 300 | ||
| 4000x2000 | 219 | 310 | ||
| 4000x3000 | 240 है | 360 है | ||
| 5000x2000 है | 255 है | 375 | ||
| 5000x3000 | 287 | 420 है | ||
| 6000x2000 है | 293 | 430 | ||
| 6000x3000 | 308 है | 460 है | ||
| 8000x2000 | 370 | 520 है | ||
| 8000x3000 | 382 | 570 है | ||
स्थापना और समायोजन
जब सतह की प्लेट का उपयोग किया जाता है, तो आपको पहले डिबगिंग की स्थापना करनी चाहिए, फिर आप इसका उपयोग कर सकते हैं।सतह प्लेट पर कोई महत्व कार्य नहीं है यदि वे ठीक से तैनात नहीं हैं। सतह प्लेट को बिना किसी झटके के स्तर पर स्थापित करना चाहिए। कृपया पहले पैड लोहे को नीचे रखें, फिर सतह की प्लेट को पैड के लोहे पर रखें, लकड़ी के मामले को हटा दें और तेल ।सतह की प्लेट के स्तर के साथ मापन, जब सतह की प्लेट का स्तर नहीं होता है, तो कृपया पैड आयरन को समायोजित करें। (सुरक्षा पर ध्यान देने की प्रक्रिया में)
उपयोग के लिए सूचना
1: स्थानीय पीस अवतल से बचने के लिए, समतल प्लेट के सर्वश्रेष्ठ समान उपयोग के लिए।
2: प्लेट को साफ रखें, लोहे के स्क्रैप, रेत से बचाव करें ...
3: प्लेट पर वर्कपीस को धीरे से डालें, सपाट सतह को प्रभावित होने से रोकें, एक बार प्लेट की सतह पर वर्कपीस या अन्य ऑब्जेक्ट को हिट करें, प्रभाव और उत्तल भाग को तुरंत हटा दें।
4: सतह की प्लेट पर किसी भी हथौड़ा का काम न करें।
5: उपयोग के बाद, इसे साफ करना चाहिए।यदि लंबे समय तक कोई उपयोग जंग को रोकने के लिए विरोधी जंग तेल के साथ लेपित नहीं होना चाहिए।
