उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | HT250 | नाम: | टी-स्लॉट के साथ 5000 x 2000 मिमी कास्ट आयरन वर्किंग टेबल |
|---|---|---|---|
| प्रकार: | खोखले प्रकार | समतलता: | 2 ग्रेड |
| आकार: | ग्राहकों के अनुरोध के रूप में | सतह खत्म: | मशीनिंग खत्म |
| कठोरता: | 230 | टी स्लॉट का आकार: | M24 |
| टी स्लॉट दूरी: | 250 मिमी | सहनशक्ति: | 30tons |
| हाई लाइट: | 5000 x 2000 कच्चा लोहा सतह प्लेट,5000 x 2000 टी स्लॉट सतह प्लेट |
||

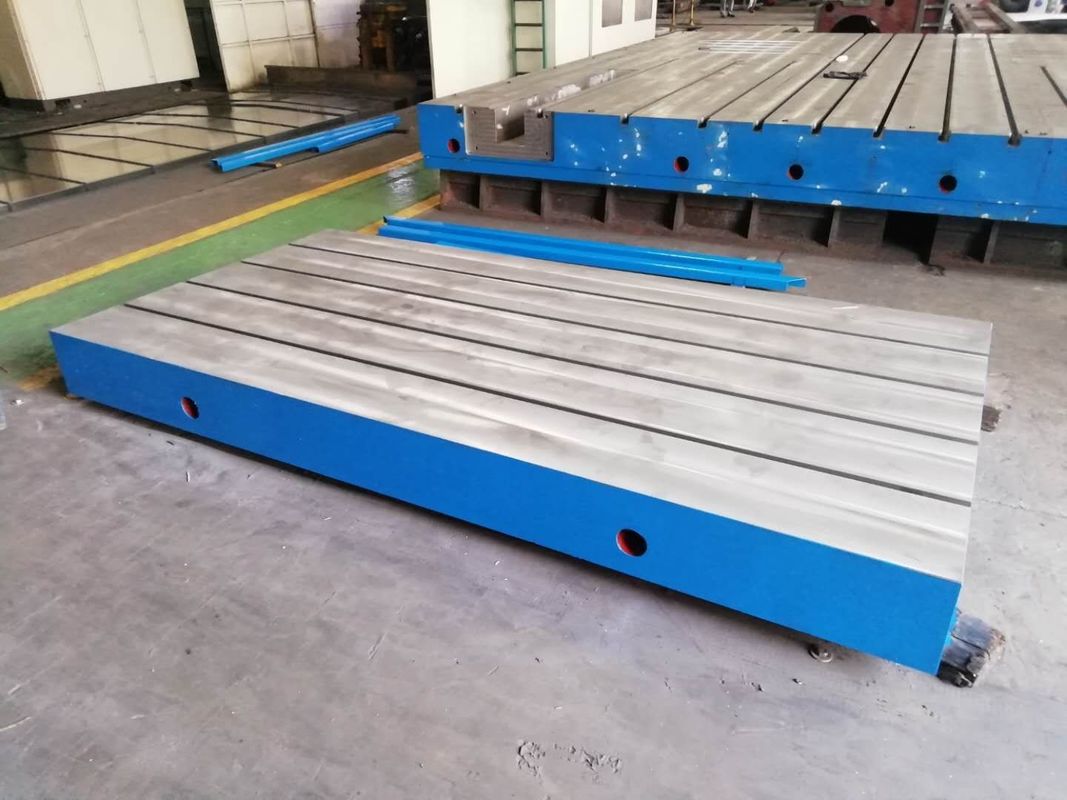

टी-स्लॉट के साथ 5000 x 2000 मिमी कास्ट आयरन वर्किंग टेबल
बुनियादी सुविधाओं:
प्रोफाइल:कास्ट आयरन वर्किंग टेबलआम तौर पर टी-स्लॉट्स 14, 18, 22, 28, 36 या 42 मिमी के साथ प्रदान किया जाता है जो आईएस: 2013 / डीआईएन 650 के अनुरूप है, जो कि एच 12 से एच 7 तक है।होज़े, वर्गाकार स्लॉट, मार्गदर्शक स्लॉट या शीर्ष पर अन्य प्रोफाइल के साथ-साथ ग्राहकों की आवश्यकता के अनुसार पक्ष प्रदान किए जा सकते हैं।
तनाव मुक्ति करना: कास्ट आयरन वर्किंग टेबल विरूपण को रोकने के लिए किसी न किसी मशीनिंग के बाद, विधिवत तनाव से राहत के साथ निर्मित किया जाना चाहिए।
ऊंचाई: कास्ट आयरन वर्किंग टेबल 1 टन / एम 2 से 150 टन / एम 2 से शुरू होने वाली क्षमता और भार वहन क्षमता के आधार पर विभिन्न ऊंचाइयों 150, 175, 250, 300, 350, 400, 450, 500 मिमी में निर्मित किया जाएगा।
समतलता सटीकता: DIN-876 या IS-10602 के अनुसार ग्रेड I, II या III।
सतह खत्म: सीएनसी खत्म या हाथ स्क्रैप खत्म आवश्यकता के अनुसार प्रदान किया जा सकता है।
स्थापना और कमीशनिंग सहायक उपकरण: कास्ट आयरन वर्किंग टेबलग्राहक की आवश्यकता के अनुसार उपयुक्त लेवलिंग और एंकरिंग का सामान या फ़्लोर स्टैंड प्रदान किया जाएगा।
परिशुद्धता: राष्ट्रीय मानकों माप परीक्षा नियमों के निष्पादन के अनुसार,
क्रमशः 1,2,3, ठीक पॉलिश है।
| विशिष्टता (मिमी) | पेट की सहनशीलता (उम) | |||
| ग्रेड 2 | ग्रेड 3 | फिनेहिस प्लेन | ||
| 1000x750 | ३६ | 90 | ||
| 1000x1000 | ३ ९ | 96 | ||
| 1500x1000 | ४ 48 | 120 | ||
| 2000x1000 | ५२ | 129 | ||
| 2000x1500 | 56 | 140 | ||
| 2000x2000 | ६० | 152 | 230 | |
| 2500x1500 है | ६ 68 | 168 | २४ | |
| 3000x1000 | 174 | २४ | ||
| 3000x2000 | 184 | 275 है | ||
| 3000x3000 | 210. है | 300 | ||
| 4000x1000 | 210. है | 300 | ||
| 4000x2000 | 219 | 310 | ||
| 4000x3000 | 240 है | 360 है | ||
| 5000x2000 है | 255 है | 375 | ||
| 5000x3000 | 287 | 420 है | ||
| 6000x2000 है | 293 | 430 | ||
| 6000x3000 | 308 है | 460 है | ||
| 8000x2000 | 370 | 520 है | ||
| 8000x3000 | 382 | 570 है | ||
स्थापना और समायोजन
जब सतह की प्लेट का उपयोग किया जाता है, तो आपको पहले डिबगिंग की स्थापना करनी चाहिए, फिर आप इसका उपयोग कर सकते हैं।सतह प्लेट पर कोई महत्व कार्य नहीं है यदि वे ठीक से तैनात नहीं हैं। सतह प्लेट को बिना किसी झटके के स्तर पर स्थापित करना चाहिए। कृपया पहले पैड लोहे को नीचे रखें, फिर सतह की प्लेट को पैड के लोहे पर रखें, लकड़ी के मामले को हटा दें और तेल ।सतह की प्लेट के स्तर के साथ मापन, जब सतह की प्लेट का स्तर नहीं होता है, तो कृपया पैड आयरन को समायोजित करें। (सुरक्षा पर ध्यान देने की प्रक्रिया में)
उपयोग के लिए सूचना
1: स्थानीय पीस अवतल से बचने के लिए, समतल प्लेट के सर्वश्रेष्ठ समान उपयोग के लिए।
2: प्लेट को साफ रखें, लोहे के स्क्रैप, रेत से बचाव करें ...
3: प्लेट पर वर्कपीस को धीरे से डालें, सपाट सतह को प्रभावित होने से रोकें, एक बार प्लेट की सतह पर वर्कपीस या अन्य ऑब्जेक्ट को हिट करें, प्रभाव और उत्तल भाग को तुरंत हटा दें।
4: सतह की प्लेट पर किसी भी हथौड़ा का काम न करें।
5: उपयोग के बाद, इसे साफ करना चाहिए।यदि लंबे समय तक कोई उपयोग जंग को रोकने के लिए विरोधी जंग तेल के साथ लेपित नहीं होना चाहिए।
